電源 輸入

電壓、頻率

單相220V 50/60Hz    三相380V 50/60Hz ； 三相220V 50/60Hz    三相660V 50/60Hz

三相1140V  50/60Hz

答允顛簸

電壓失衡率:<3%； 頻率:±5%； 畸變率滿意IEC61800-2要求

合閘攻擊電流

小于額定電流

功率因數

≥0.94(有直流電抗器)

變頻器效率

≥96%

輸出

輸出電壓

額定條件下輸出 ： 3相，0 ～輸入電壓，誤差小于5%

輸出頻率范疇

G型：0～600Hz

輸出頻率精度

最大頻率值的±0.5%

過載本領

G型：150%額定電流1分鐘，180%額定電流10秒， 200%額定電流0.5秒

主要節制機能

電機節制模式

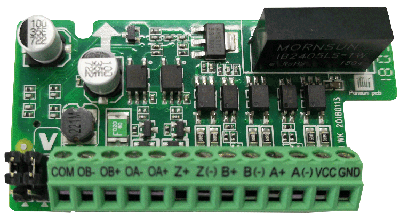

無PG V/F節制、無PG 矢量節制、有PG V/F節制、有PG 矢量節制

調制方法

優化空間矢量PWM調制

載波頻率

0.7～16.0kHz

速度節制范疇

無PG矢量節制，控制柜廠家，額定負載   1：100； 有PG矢量節制，額定負載   1：1000

穩態轉速精度

無PG矢量節制： ≤2 % 額定同步轉速；有 PG矢量節制： ≤0.05%額定同步轉速

起動轉矩

無PG矢量節制： 0.5Hz時150%額定轉矩；  帶PG矢量節制： 0Hz 時200%額定轉矩

轉矩響應

無PG矢量節制： ＜20ms；          帶PG矢量節制： ＜10ms

頻率精度

數字設定：最大頻率×±0.01 %； 模仿設定：最大頻率×±0.2 %

頻率判別率

數字設定：0.01Hz； 模仿設定：最大頻率×0.05 %

產物根基成果

直流制動本領

起始頻率：0.00～50.00Hz； 制動時間：0.0～60.0s；  制動電流：0.0～150.0 % 額定電流

轉矩晉升

自動轉矩晉升0.0 % ～100.0 %； 手動轉矩晉升0.0 % ～30.0 %

V/F 曲線

四種方法：線性轉矩特性曲線、自設定V/F 曲線、降轉矩特性曲線（1.1～2.0 次冪）、平方V/F曲線

加減速曲線

兩種方法：直線加減速、S 曲線加減速

四套加減速時間，時間單元0.01s，最長650.00s

額定輸出電壓

操作電源電壓賠償成果，以電機額定電壓為100%，可在50～100%的范疇內設定（輸出不能高出輸入電壓）

自動電壓調解

當電網電壓顛簸時，冷庫智能控制柜，能自動保持輸出電壓恒定

自動節能運行

V/F節制方法下按照負載自動優化輸出電壓，實現節能運行

自動限流

對運行期間電流自動限制，防備頻繁過流妨礙跳閘

瞬間掉電處理懲罰

瞬時掉電時，通過母線電壓節制，實現不中斷運行

尺度成果

PID節制、轉速跟蹤和掉電再啟動、跳躍頻率、頻率上下限節制、措施運行、多段速度、RS485、模仿輸出、頻率脈沖輸出

頻率設定通道

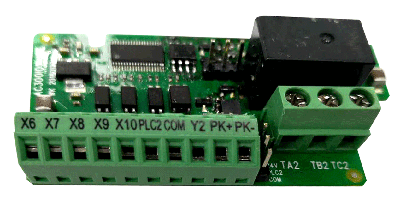

鍵盤數字設定、鍵盤電位器、模仿電壓端子VS、模仿電壓/電流端子AI、模仿電流端子AS、通訊給定和多通道端子選擇、主輔通道組合、擴展卡，可通過各類方法切換

反饋輸入通道

電壓端子VS、電壓/電流端子AI、電流端子AS、通訊給定、脈沖輸入PUL

運行呼吁通道

操縱面板給定、外部端子給定、通訊給定、 擴展卡給定

輸入指令信號

啟動、遏制、正反轉、點動、多段速、自由停車、復位、加減速時間選擇、頻率設定通道選擇、外部妨礙報警

外部輸出信號

2路繼電器輸出，1路集電極輸出，1路AO輸出可選擇為0～10V或4～20mA輸出，1路AO輸出可選擇為0～10V或4～20mA或頻率脈沖輸出輸出

掩護成果

過壓、欠壓、 電流限幅，過流、過載、電子熱繼電器、過熱、過壓失速、數據掩護、飛速掩護、輸入輸出缺相掩護

鍵盤 顯示

LED顯示

單行5位數碼管顯示

可監控1個變頻器狀態量

雙行5位數碼管顯示

可監控2個變頻器狀態量

參數拷貝

可上傳和下傳變頻器的成果代碼信息，實現快速參數復制

狀態監控

輸出頻率、給定頻率、輸出電流、輸入電壓、輸出電壓、電機轉速、PID反饋量、PID給定量、模塊溫度等監控參數組的所有參數

妨礙報警

過壓、欠壓、過流、短路、缺相、過載、過熱、過壓失速、電流限幅、數據掩護受粉碎、當前妨礙的運行狀況，汗青妨礙

環 境

安裝場合

海拔低于1000米，1000米以上降額利用，每升高100米降額1%；

無凝露、結冰、雨、雪、雹等，太陽輻射低于700W/m2，氣壓70～106kPa

溫度、濕度

-10 ～ +50℃，40 ℃以上可降額利用，最高溫度60℃（空載運行）

5% ～ 95%RH（不結露）

振動

9～200Hz時，5.9m/s2(0.6g)

儲存溫度

-30 ～ +60℃

安裝方法

壁掛式、立柜式

防護品級

IP20

冷卻方法

強迫風冷
